Вихретоковый дефектоскоп ВЕКТОР
Проведем демонстрацию на вашем объекте
Описание

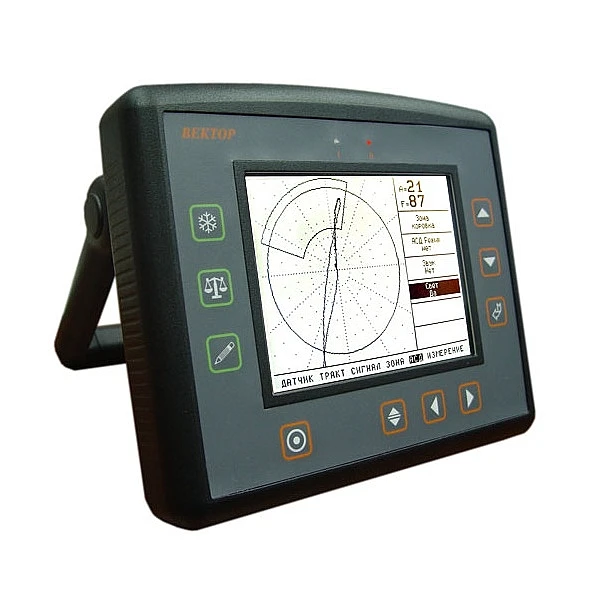

Вихретоковый дефектоскоп ВЕКТОР
Сертификаты на вихретоковый дефектоскоп ВЕКТОР:- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Вихретоковый дефектоскоп ВЕКТОРвнесен в Государственный реестр РФ.
Гарантия: 3 года.
Назначение дефектоскопа ВЕКТОР:
Дефектоскоп вихретоковый ВЕКТОР предназначен для контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий, измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.
| Особенности вихреткового дефектоскопа |
| Отображение сигнала на экране дефектоскопа в комплексной плоскости |
|
| Отображение сигнала на экране дефектоскопа в амплитудном режиме
|
|
| Отображение сигнала на экране вихретокового дефектоскопа в режиме двух графиков
|
|
| Сохранение результатов вихретокового контроля
|
|
| Сохранение и загрузка настроек вихретокового контроля
|
|
| Две назависимые зоны АСД: коробка и сегмент
|
|
Вихретоковый дефектоскоп ВЕКТОР имеет следующие отличия:
- Небольшие габариты и вес
- Большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте, так и при прямом солнечном свете
- Простая и понятная организация меню и клавиатуры
- Различные виды зон АСД с задаваемой логикой определения дефекта
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных преобразователей
- Запоминание большого количества настроек и результатов контроля
- Порт RS232 для связи с ПК
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики вихретокового дефектоскопа ВЕКТОР:
Диапазон регулировки входного усиления: от 0 до 70 дБ, с шагом 1,2,4 и 6 дБ
Диапазон изменения частоты: от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц
Амплитуды выходного напряжения: 0, 6 или 11В
Диапазон изменения фазы вектора: 0 - 360 град., с шагом 1 град.
Фильтр НЧ: 200, 400, 800, 1600 Гц
Регулировка усиления после ФНЧ: 6..40дБ, с шагом 2дБ
Фильтр ВЧ: 20, 40, 80, 160 Гц
Режим генератора: обычный, двухчастотный, режим АЧХ
Вид графика: X(y), X(t), Y(t), A(t), F(t)
Шлейф графика: 0..10 сек, с шагом 1 сек
Цифровое увеличение: 1,2 и 5 раз
Зоны АСД
коробка: -112..112 с шагом 1 (верхн, нижн, прав, лев);
сегмент: внутренний/внешний радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1
Режимы АСД: дефект в зоне, дефект вне зоны
Типы вывода на экран: вектор, точка
Изменение масштаба по одной из координат X,Y: 8:1, 4:1, 2:1, 1:1, 1:2, 1:4,1:8
Типы преобразователей: дифференциальный, абсолютный
Питание: 15-18V DC
Время автономной работы: 8 часов (без подсветки)
Экран: 120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью и контрастностью. Белая светодиодная подсветка повышенной яркости
Диапазон рабочих температур: +5 до +55 С
Размер электронного блока (В x Ш x Д): 195 мм x 175 мм x 30 мм
Вес дефектоскопа с элементами питания: 2,5 кг
Комплектация
- Электронный блок дефектоскопа
- Блок питания
- Преобразователь - 2шт.
- Кабели для преобразователей
- Аккумулятор
- Кабель RS232 для подключения ПК
- Программное обеспечение для ПК
- Кейс для переноски
Базовый комплект поставки вихретокового дефектоскопа ВЕКТОР:
