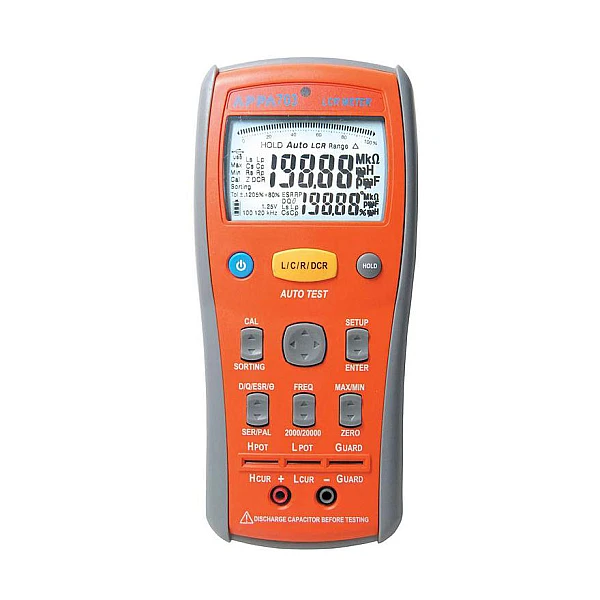

Цифровой измеритель RLC APPA 703

Новые портативные RLC-измерители имеют широкий диапазон фиксированных частот.

В обоих измерителях APPA серии 700 реализована уникальная инновационная технология автоматического выбора режима измерений между L / C / R (с одновременной индикацией параметра Q/D), в зависимости от типа подключаемого компонента (радиодетали). Достаточно только включить прибор и подключить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. При необходимости пользователь может выбрать требуемую схему замещения или изменить параметры теста: частоту и уровень сигнала. Кроме того, модель APPA 703 измеряет фазовый сдвиг между напряжением и током.

Среди удобных сервисных функций необходимо отметить автоматическое включение/отключение подсветки ЖК-индиктора, в зависимости от условий освещённости, реализованное благодаря встроенному фотоэлементу, что обеспечивает комфортную работу с прибором и позволяет экономить ресурс батарей питания. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Приборы оснащены стандартным разъёмом микро-USB. Он же является разъёмом для подключения внешнего источника питания.

Особенности измерителя параметров RLC APPA 703:

• Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, сопр. постоянному току (Rdc), экв. послед. сопротивления (ESR);
• Измерение фазового сдвига между током и напряжением θ ( APPA 700B, APPA 703 );
• Погрешность: ± 0,2% (C, L);
• Частота тест-сигн.: 100 Гц, 120 Гц, 1 кГц - APPA 700B ; 100 Гц, 120 Гц, 1 кГц, 10 кГц - APPA 701 ; 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц - APPA 703 ; уров. 1,25 В (фикс.);
• Схема измерения: параллельная / последовательная;
• Одновременная индикация двух измеряемых параметров (осн. шкала - Rs,Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - θ , ESR, D, Q);
• Режим ∆ - измерений (Zeroing);
• Режим сортировки для входного контроля (10 номиналов % допуска);
• Ведение статистики (режим MAX/MIN - APPA 703 );
• Режим компенсации начальной емкости и сопротивления;
• Максимальная индикация 20000, 1,25 изм./сек, графическая шкала;
• Автоматический выбор и удержание предела измерения;
• Универсальное питание (батареи или сетевой адаптер - APPA 703 );
• Современный дизайн, простота эксплуатации;
• Ударопрочное пыле-влагозащищенное исполнение;
• USB интерфейс.
