Цифровой измеритель параметров RLC APPA 701
Проведем демонстрацию на вашем объекте
Описание

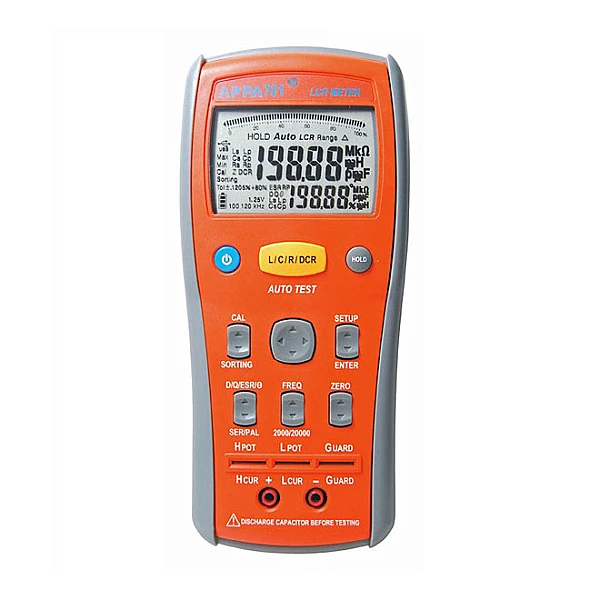

Цифровой измеритель параметров RLC APPA 701
Новые портативные RLC-измерители имеют широкий диапазон фиксированных частот тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц .
Среди удобных сервисных функций необходимо отметить автоматическое включение/отключение подсветки ЖК-индикатора, в зависимости от условий освещённости, реализованное благодаря встроенному фотоэлементу, что обеспечивает комфортную работу с прибором и позволяет экономить ресурс батарей питания. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Приборы оснащены стандартным разъёмом микро-USB. Он же является разъёмом для подключения внешнего источника питания.
Отличительные особенности измерителя APPA 701:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, сопротивления постоянному току (Rdc), экв. послед. сопротивления (ESR)
- Измерение фазового сдвига между током и напряжением θ (APPA 700B, 703)
- Базовая погрешность: ±0,2% (C, L)
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц - APPA 700B; 100 Гц, 120 Гц, 1 кГц, 10 кГц - APPA 701; 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц - APPA 703; уровень 1,25 В (фикс.)
- Схема измерения: параллельная / последовательная
- Одновременная индикация двух измеряемых параметров (осн. шкала - Rs,Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - ESR, D, Q)
- Режим измерений (Zeroing)
- Режим сортировки для входного контроля (10 номиналов % допуска)
- Ведение статистики (режим MAX/MIN - APPA 703)
- Режим компенсации начальной емкости и сопротивления
- Макс. индикация 20000, 1,25 изм./сек, графическая шкала
- Автоматический выбор и удержание предела измерения
- Универсальное питание (батареи или сетевой адаптер - APPA 703)
- Современный дизайн, простота эксплуатации
- Ударопрочное пыле-влагозащищенное исполнение
- USB интерфейс
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики измерителей параметров RLC APPA
| Характеристики | Параметры | APPA 700B | APPA 701 | APPA 703 |
| Измерение RLC | Сопротивление (R, Rdc) | Пределы изм. 20 / 200 Ом / 2 / 20 / 200 кОм / 2 / 20 / 200 МОм; Макс. разрешение: 0,001 Ом | ||
| Емкость (C) | 2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 20 мФ; Разрешение: 0,1 пФ | 20/ 200 пФ/ 2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 20 мФ; Разрешение: 0,001 пФ | ||
| Индуктивность (L) | 2/ 20/ 200 мГн/ 2/ 20/ 200 Гн/ 2/ 20 кГн; Разреш.: 0,1 мГн | 20/ 200 мкГн/ 2/ 20/ 200 мГн/ 2/ 20/ 200 Гн/ 2/ 20 кГн; Разрешение: 0,001 мкГн | ||
| Добротность (Q) | Диапазон: 2,000…2000; Разрешение: 0,001 | Диапазон: 0,000…999; Разрешение: 0,001 | ||
| Тангенс угла потерь (D) | Диапазон: 2,000…2000; Разрешение: 0,001 | Диапазон: 0,000…999; Разрешение: 0,001 | ||
| Фазового сдвига (q) | Диапазон: -90°…+90° Разрешение: 1° | - | Диапазон: -90°…+90° Разрешение: 1° | |
| Погрешность измерения | Базовая ±0,2% | |||
| Скорость измерения | 1,25 изм./сек. | |||
| Схема измерения | Параллельная / последовательная | |||
| Тест сигнал | Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц (фиксированные) | 100 Гц, 120 Гц, 1 кГц, 10 кГц (фиксированные) | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированные) |
| Уровень тест-сигнала | 600 мВскз (фиксированный) | |||
| дополнительные функции | Режим индикации измерений | Абсолютное значение, D-измерение, Max/Min (APPA 703) | ||
| Режим сортировки | 10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%)) | |||
| Интерфейс для связи с ПК | USB (оптоизолированный) | |||
| Дисплей | Тип индикатора | ЖК индикатор содержит: основной экран (R, L, C), дополнительный экран (Q, D, q, ESR), индикатор параметров режима измерения | ||
| Формат индикации | 5 разрядов на основном экране (20.000) 5 разрядов на дополнительном экране | |||
| Общие данные | Условия эксплуатации | 0°С…50°С и относительная влажность до 80% | ||
| Напряжение питания | АА 4х1,5 В (непрерывная работа 80 ч) или сеть 220 В/50 Гц через адаптер 5 Впост (APPA 703) | |||
| Авто-отключение | 10 мин. | |||
| Габаритные размеры | 95х207х52 мм | |||
| Масса | 0,63 кг | |||
| Комплект поставки | руководство по эксплуатации, батарея питания (4), кабель «банан-крокодил» (2), короткозамыкатель, магнитный держатель, только для APPA 703: 4-х проводный измерительный кабель с пробником-пинцетом (SMD), сетевой адаптер питания EU-700, кабель USB, ПО на CD. | |||
| Опции | 4-х проводный измерительный кабель c 4-мя крокодилами (DC-700 для APPA 700B / APPA 701 / APPA 703), для APPA 701 сетевой адаптер питания EU-700. | |||
