Трассировка кабелей и труб до 10 м с цифровым измерением глубины на частотах 50–8928 Гц при -30…+45 °C.Трассировка кабелей и труб до 10 м с цифровым измерением глубины на частотах 50–8928 Гц при -30…+45 °C.

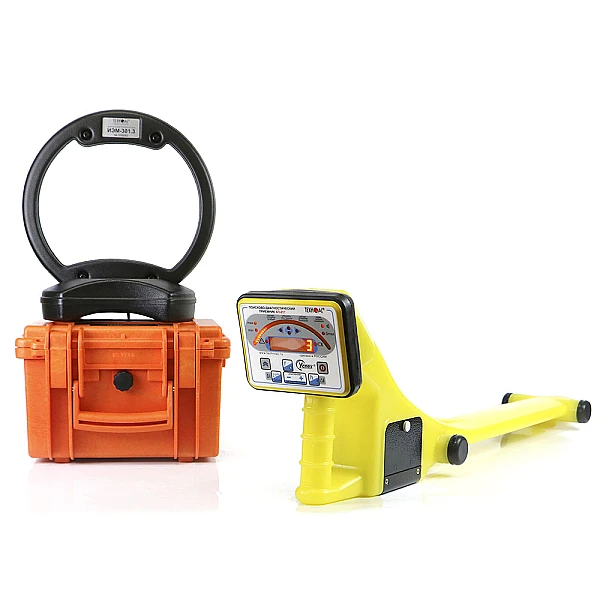

Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

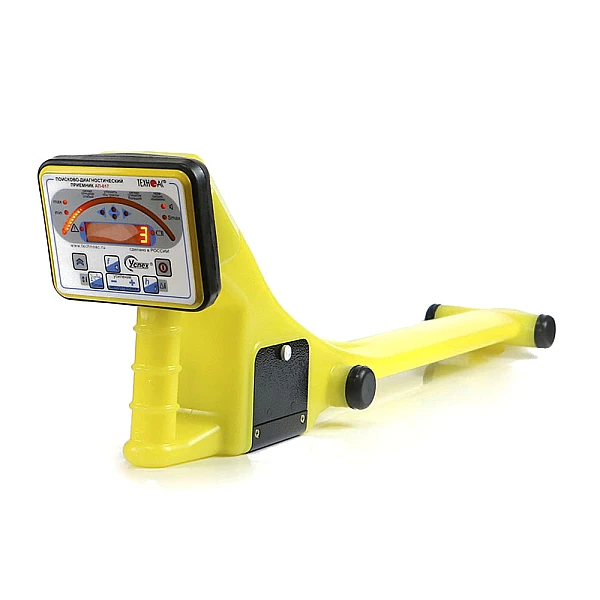

| Приемник "АП-017" | |
|---|---|
| Рабочие частоты | |
| Пассивные, Гц | 50, 100, 12-24 |
| Активные, Гц | 512, 1024, 8192, 8928 |
| Особенности | |
| Максимальная измеряемая глубина, м | До 10 |
| Максимальная глубина обнаружения трассы, м | До 25 |
| Время непрерывной работы, ч | До 50 |
| Источники питания | |
| Питание | 2 элемента D |
| Конструктивные параметры | |
| Габариты, мм | 720x110x150 |
| Вес прибора без чехла, кг | 1,7 |
| Диапазон эксплуатационных температур, °С | -30…+45 |

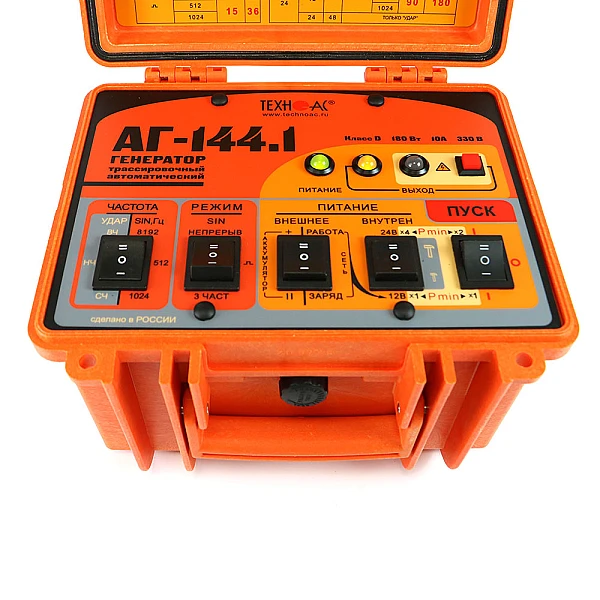

| Генератор "АГ-144.1" | ||
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв»
«SIN» «  »
«SIN» «3 част.» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании
с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220
330 140 | |
| Выходная мощность, Вт | ||
| при автономном питании
с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120
От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект
Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
| Индуктивная антенна "ИЭМ-301.3" | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Купить Трассоискатель "Успех АГ-308.60Н" в Набережных Челнах легко — просто позвоните по телефону: 8-800-551-11-01
