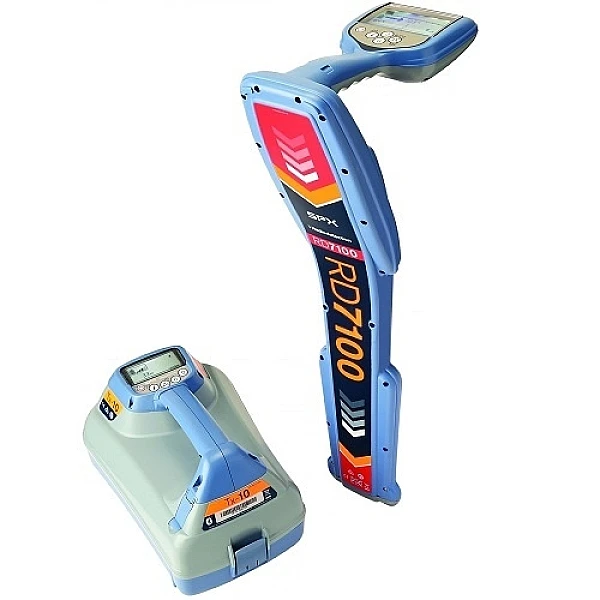

Трассоискатель RD7100SL

• Наименование изделий:

Прецизионный локатор заглубленных коммуникаций
Прецизионный локатор кабель и труб
Приемник системы локации
Специализированный прецизионный локатор коммуникаций

• Назначение:

Определение положения / трассы заглубленных труб и кабелей
Обнаружение и точная локализация повреждений изоляции заглубленных труб и кабелей

• Стандартная комплектация:

Локатор
Руководство по быстрому запуску
Кабель данных, соответствующий интерфейсу мини-USB 2.0

• Чувствительность:

6 E-15 тесла
5 µA на расстоянии 1 метр (33 кГц)

• Динамический диапазон:

140 дБ (среднеквадратическое значение) / √Гц

• Селективность

120 дБ/Гц

• Точность измерения глубины: 1

± 3%

• Точность локации:

± 5% от глубины залегания

• Полоса частот фильтра активной локации:

± 3 Гц, 0 < 1 кГц
± 10 Гц, ≥ 1 кГц

• Время запуска:

Менее 1 секунды

• Максимальное показание глубины: 2

Кабель / труба: 30 м. Зонд: 19.5 м

• Режимы активной локации:

До четырех, зависит от модели:

• Пиковый режим (Peak)
• Режим Peak+ä (выбор: объединение режимов Peak и Guidance или Peak и Null)
• Режим сопровождения (Guidance)
• Нулевой режим (Null)

• Регулировка усиления:

Режим Guidance:
Другие режимы:

автоматическая
ручная, используя кнопки “+” или “-” путем одного касания для возврата
к центру (50% от полной шкалы)

• Частоты активной локации:

До семи:

Модель RD7100

SL

DL

DLG

PL

PLG

TL

TLG

Активные частоты

4

5

5

5

5

7

7

512 Гц

●

●

●

●

640 Гц

●

●

●

●

8 кГц (8192 Гц)

●

●

●

●

●

●

●

33 кГц (32768 Гц)

●

●

●

●

●

●

●

65 кГц (65536 Гц)

●

●

●

●

●

●

●

83 кГц (83077 Гц)

●

131 кГц (131072 Гц)

●

●

200 кГц (200000 Гц)

●

●

• Частоты зондов-передатчиков:

До четырех:

Модель RD7100

SL

DL

DLG

PL

PLG

TL

TLG

512 Гц

●

●

●

●

640 Гц

●

●

●

●

8 кГц (8192 Гц)

●

●

33 кГц (32768) Гц

●

●

●

●

●

●

• Режим поиска повреждений кабелей(Fault Find):

Локация повреждений изоляции труб и кабелей с точностью до 10 см, используя
дополнительное приспособление А-рамку и совместимый генератор.

Модель RD7100

SL

DL

DLG

PL

PLG

TL

TLG

8 кГц (Fault Find)

●

●

●

●

• Режимы пассивной локации:

Модель RD7100

SL

DL

DLG

PL

PLG

TL

TLG

Power

●

●

●

●

●

●

●

Radio

●

●

●

●

●

●

СКЗ (система
катодной защиты)

●

●

• Функция Power Filtersä(силовые фильтры):

Отключите режим Power для локации 5 отдельных гармонических частот сети
(только модели RD7100PLandRD7100PLG).

Гармоника

Регионы с частотой 50 Гц

Регионы с частотой 60 Гц

Основная

50 Гц

60 Гц

3-я

150 Гц

180 Гц

5-ая

250 Гц

300 Гц

7-ая

350 Гц

420 Гц

9-ая

450 Гц

540 Гц

• Отображаемая информация:

• Уровень сигнала – столбиковая диаграмма и численное значение.
• Индикация режима (Peak, Null, Guidance, Peak+ со стрелками режима Guidance или стрелками режима Null).
• Тип определяемой линии или зонда-передатчика.
• Индикация пропорционального изменения размера стрелок влево/вправо.
• Компас: индикатор направления линии 360°.
• Индикация используемых дополнительных принадлежностей.
• Экран специальных принадлежностей пользователя.
• Показания глубины залегания и тока (локация линии).
• Показание глубины залегания (локация зонда-передатчика).
• Уровень усиления (в дБ).
• Выбранная частота.
• Состояние батареи питания.
• Громкость громкоговорителя.
• Рабочая частота.
• Число спутников GPS в пределах видимости (если используется GPS-приемник).
• Статус GPS (если используется GPS-приемник).
• Меню конфигурации и подменю.
• Версия программы.
• Дата последней калибровки.
• Индикатор поиска повреждений кабелей (режим Fault Find) – зависит от модели.
• Предупреждение функции StrikeAlert™.
• Предупреждение о перегрузке.

• Тон выходного звукового сигнала:

Режимы Power / Radio:
Реальный звук Sound™, полученный из обнаруженного электромагнитного сигнала.
Режимы Peak / Peak+:
Синтезированный звуковой тон, пропорциональный уровню сигнала.
Режим Guidance:
Непрерывный звуковой тон, когда локатор находится слева от искомой линии, прерывистый тон, когда локатор находится справа от линии.
Режим Null:
Синтезированный звуковой тон, пропорциональный уровню сигнала. Низкий тон слева от искомой линии, высокий тон справа от искомой линии.
Звуковой предупреждение функции StrikeAlert:
Звуковое сопровождение для навигации по меню.

• Функции дополнительных принадлежностей, используемых при локации:

Зажимы локатора:
Используются для идентификации отдельного искомого кабеля(ей) в пучке или в шкафу, используя показания уровня сигнала.
Стетоскопы:
Используются для идентификации отдельного искомого кабеля(ей) в пучке или в замкнутом пространстве, например, в шкафу, используя показания уровня сигнала.
