Рентгеновский аппарат ERESCO 32 MF4-С

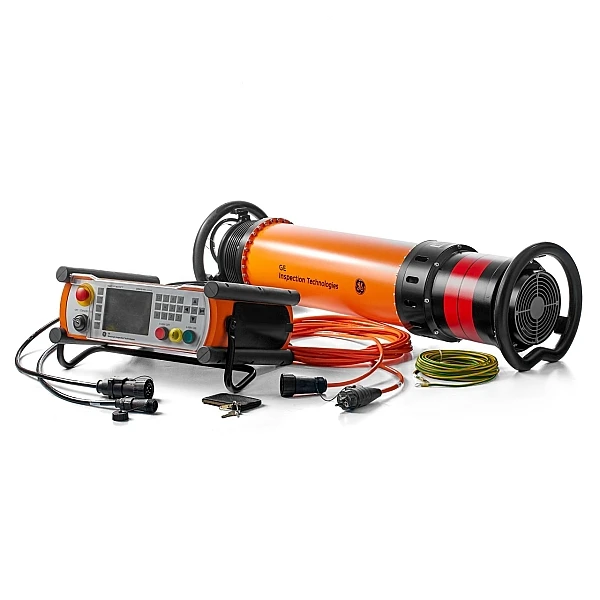

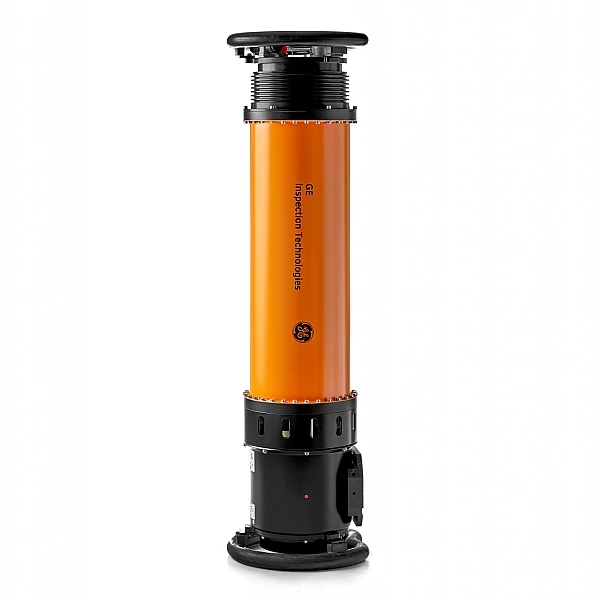

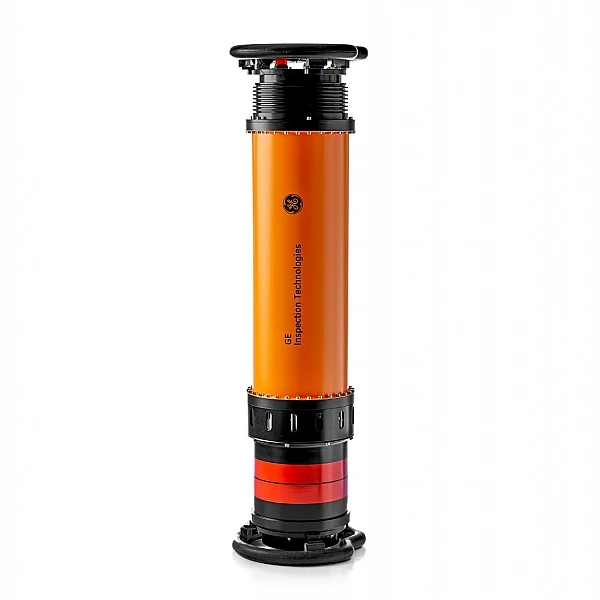

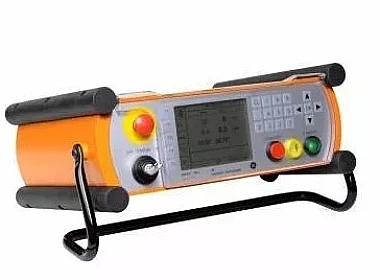

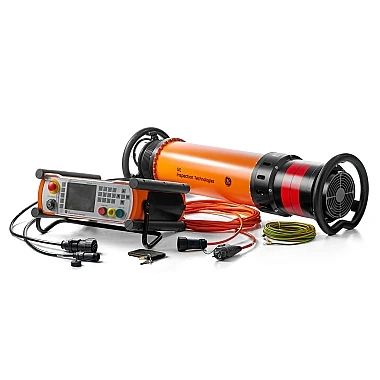

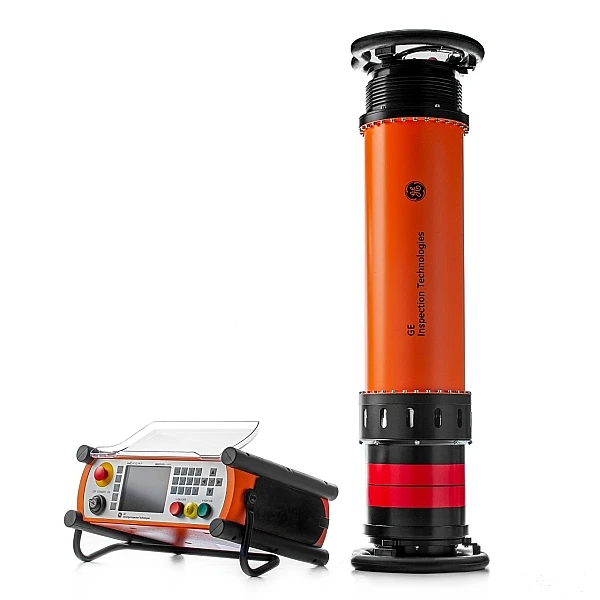

Моноблочный излучатель аппарата состоит из высоковольтного генератора и металлокерамической рентгеновской трубки MIRP-200E с конусным анодом, панорамным выходом излучения и воздушным охлаждением. Использование панорамной рентгеновской трубки позволяет просвечивать кольцевой сварной шов цилиндрических объектов контроля за одну экспозицию. Цифровой пульт управления оснащен ключом для защиты от несанкционированного использования. Коммутация пульта и моноблока излучателя осуществляется с помощью низковольтного соединительного кабеля длиной 20 м.

В качестве изолирующей среды в моноблоке излучателя ERESCO 32 MF4-C используется газовая смесь. Благодаря этому удалось уменьшить его массу и габариты, сделав моноблок более компактным и удобным для использования. Газовый диэлектрик не подвержен потере изолирующих свойств со временем (в отличие от, например, масляного). Кроме того, как показала практика, газонаполненные рентгеновские аппараты более приспособлены к эксплуатации в условиях повышенных температур, что позволяет значительно расширить область их применения.

При необходимости проведения съемки в режиме направленного просвечивания на моноблок излучателя может быть установлена свинцовая хомут-диафрагма, апертура которой формирует направленный пучок излучения с заданным телесным углом. Для позиционирования излучателя относительно исследуемого объекта используются специализированные штативы и тележки. По заказу с рентгеновским аппаратом может поставляться сигнальная лампа, предназначенная для светового оповещения при включении высокого напряжения. Если просвечивание выполняется на рентгеновскую пленку, в комплекте с ней рекомендуется использовать свинцовые экраны, с помощью которых можно сократить время экспозиции и защитить пленку от рассеянного излучения
