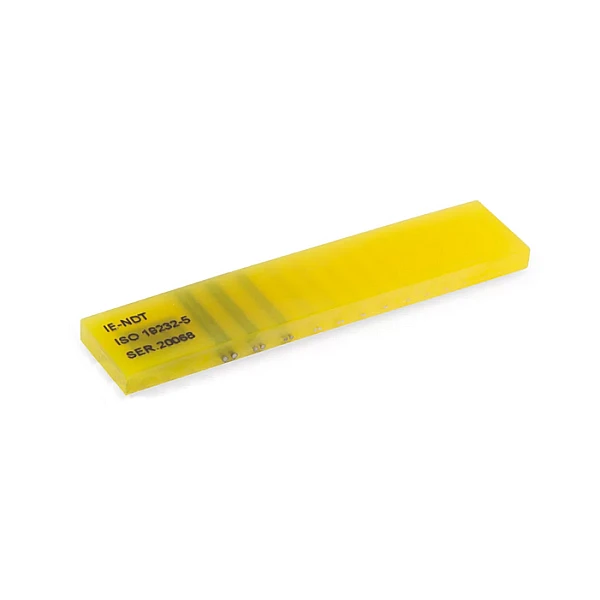

Двухпроволочный эталон качества изображения Duplex IQI-D13 IE-NDT
Двухпроволочный эталон Duplex IQI-D13 IE-NDT предназначен для определения нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002.
Эталон изготовлен из тринадцати пар проволок различного диаметра, впаянных в жесткий пластик на определенное расстояние друг от друга, соответствующих диаметру каждой пары.
Проволочные пары пронумерованы от 1D (пара проволок с наибольшим диаметром) до 13D. Пары проволок 1D, 2D и 3D выполнены из вольфрама, остальные — из платины.
Уровень нерезкости определяется по количеству пар проволок, которые можно увидеть. Рентгеновский снимок эталона исследуется лупой с максимальным 4-кратным увеличением. При увеличении нерезкости проволоки сливаются в единое изображение. Значение, равное двум диаметрам проволоки того элемента, который еще различим как двойной, принимается за U — значение нерезкости изображения. Номер этого элемента и является числом нерезкости.
Эталон имеет гравировку с индивидуальным серийным номером и поставляется с сертификатом качества и инструкцией в чехле для хранения.
Проведем демонстрацию оборудования онлайн
Характеристики
| Номер пары проволок | Материал | Диаметр проволок в паре и расстояние между ними, мм | Определяемая нерезкость изображения, мм |
| D1 | вольфрам | 0,800 | 1,60 |
| D2 | вольфрам | 0,630 | 1,26 |
| D3 | вольфрам | 0,500 | 1,00 |
| D4 | платина | 0,400 | 0,80 |
| D5 | платина | 0,320 | 0,64 |
| D6 | платина | 0,250 | 0,50 |
| D7 | платина | 0,200 | 0,40 |
| D8 | платина | 0,160 | 0,32 |
| D9 | платина | 0,130 | 0,26 |
| D10 | платина | 0,100 | 0,20 |
| D11 | платина | 0,080 | 0,16 |
| D12 | платина | 0,063 | 0,13 |
| D13 | платина | 0,050 | 0,10 |
Комплектация
| Наименование | Количество |
| Двухпроволочный эталон Duplex IQI-D13 IE-NDT | 1 шт. |

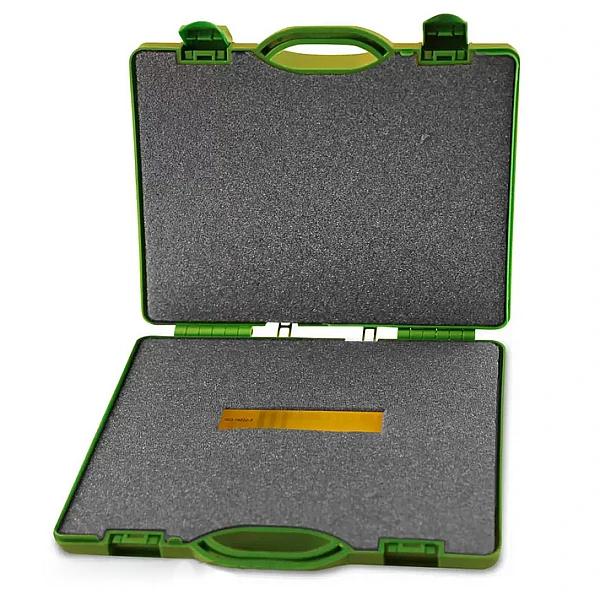

| Пластиковый футляр | 1 шт. |
| Паспорт | 1 экз. |
| Сертификат соответствия «Certificate of Conformity» (по форме производителя) | 1 экз. |
| Инструкция по эксплуатации «Instructions for use» (от производителя) | 1 экз. |
